Розрахунково-графічна робота № 10

Для заданої двохопорної балки, завантаженої силами F₁=25 Н і F₂=35 Н та парою сил з моментом М=10 кНм, побудувати епюру згинальних моментів. Визначити розміри перерізу для двотаврової балки. Допустиме напруження для матеріалу балки прийняти [σ]=140 МПа.

Дано: F1 = 25 Н F1 = 35 Н М=10 кНм а = 1 м b = 6 м с = 3 м _____________ №дв -?

Розв’язок

1) Складаємо рівняння рівноваги і визначаємо реакції опор у вертикальній площині:

Перевірка:

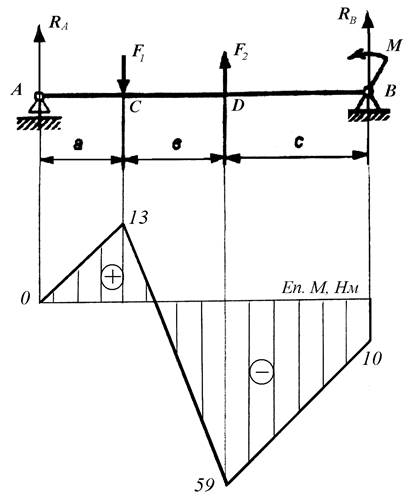

2) Будуємо епюру згинаючих моментів за характерними точками.

3) Обчислюємо розміри поперечного перерізу балки із умови міцності.

4) Згідно ГОСТ 8239-89 для поперечного перерізу балки приймаємо двотавр №30, для якого W_х=472 см³ і площа поперечного перерізу А₁=46,5 см².
