Завдання до розрахунково-графічної роботи №4

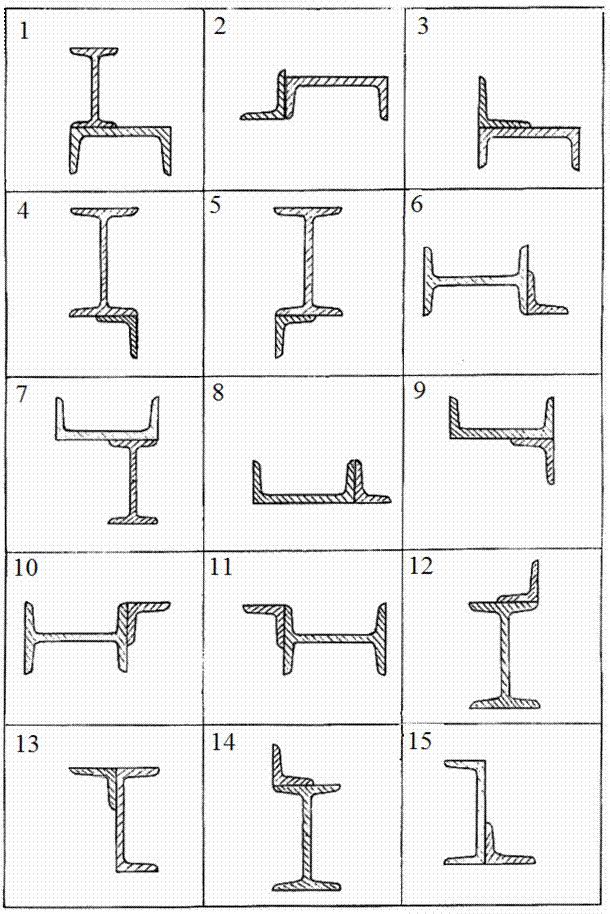

Для заданого поперечного перерізу визначити координати його центра ваги.

Вар.	Схема	№ шв.	№ дв.	№ кт.	Вар.	Схема	№ шв.	№ дв.	№ кт.
1	15	14	-	7	31	15	12	-	7,5
2	14	-	20	12,5	32	14	-	14	18
3	13	24	-	10	33	13	27	-	8
4	12	-	33	8	34	12	-	20	22
5	11	-	40	22	35	11	-	18	10
6	10	-	18	10	36	10	-	22	11
7	9	8	-	9	37	9	14	-	16
8	8	10	-	8	38	8	16	-	10
9	7	22	24	-	39	7	30	16	-
10	6	-	27	7	40	6	-	24	5
11	5	-	22	5,6	41	5	-	27	10
12	4	-	30	6,3	42	4	-	30	22
13	3	20	-	8	43	3	24	-	18
14	2	8	-	11	44	2	20	-	9
15	1	12	10	-	45	1	18	12	-
16	15	27	-	9	46	15	33	-	11
17	14	-	16	11	47	14	-	22	14
18	13	8	-	6,3	48	13	22	-	12,5
19	12	-	30	20	49	12	-	17	10
20	11	-	22	14	50	11	-	14	11
21	10	-	12	5	51	10	-	16	5,6
22	9	10	-	16	52	9	27	-	20
23	8	22	-	14	53	8	36	-	8
24	7	16	20	-	54	7	20	8	-
25	6	-	24	14	55	6	-	27	22
26	5	-	14	11	56	5	-	24	16
27	4	-	33	22	57	4	-	10	9
28	3	20	-	10	58	3	18	-	8
29	2	18	-	11	59	2	12	-	10
30	1	14	18	-	60	1	24	20	-
