Завдання
до розрахунково-графічної роботи №10

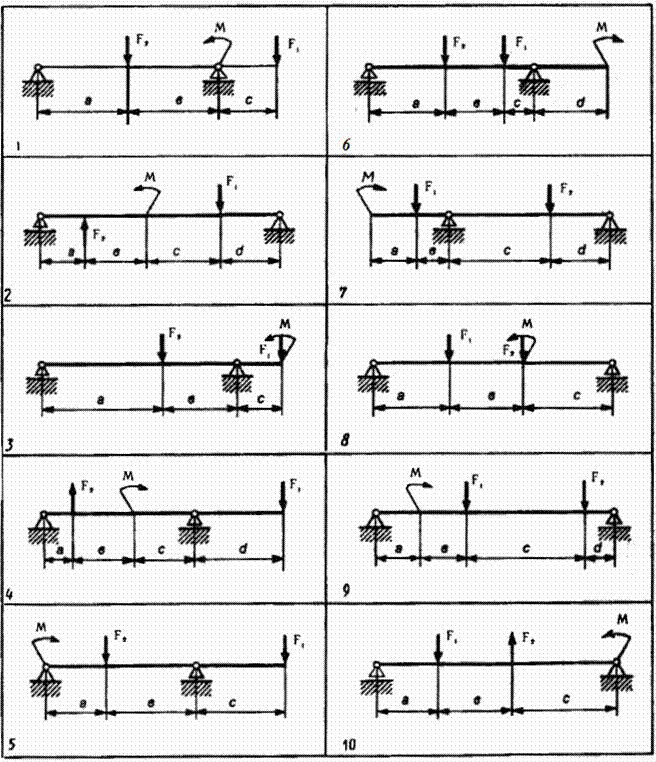

Для заданої
двохопорної балки, завантаженої силами F1 і F2 та
парою сил з
моментом М, побудувати епюру згинальних моментів.
Визначити розміри
поперечного перерізу для двотаврової балки.
Допустиме
напруження для матеріалу балки прийняти [σ], МПа.
|
|
Вар.
|
Схема
|
Сили, кН
|
М, кНм
|
Відстані
|
Допустиме напруження
[σ], МПа
|
|
F1
|
F2
|
a
|
b
|
c
|
d
|
|
1
|
1
|
25
|
15
|
18
|
4
|
2
|
3
|
2
|
120
|
|
2
|
2
|
20
|
30
|
12
|
2
|
5
|
3
|
1
|
140
|
|
3
|
3
|
10
|
8
|
20
|
4
|
2
|
1
|
3
|
150
|
|
4
|
4
|
18
|
23
|
15
|
2
|
4
|
4
|
3
|
160
|
|
5
|
5
|
28
|
14
|
8
|
4
|
6
|
2
|
1
|
180
|
|
6
|
6
|
5
|
16
|
10
|
2
|
4
|
5
|
1
|
200
|
|
7
|
7
|
13
|
22
|
5
|
1
|
5
|
2
|
4
|
160
|
|
8
|
8
|
15
|
8
|
26
|
3
|
3
|
4
|
2
|
140
|
|
9
|
9
|
30
|
7
|
12
|
2
|
4
|
5
|
3
|
150
|
|
10
|
10
|
42
|
25
|
50
|
6
|
2
|
3
|
1
|
180
|
|
11
|
1
|
21
|
18
|
14
|
3
|
1
|
3
|
2
|
130
|
|
12
|
2
|
26
|
34
|
17
|
2
|
4
|
2
|
1
|
150
|
|
13
|
3
|
12
|
5
|
29
|
3
|
1
|
2
|
3
|
160
|
|
14
|
4
|
18
|
23
|
15
|
2
|
4
|
4
|
3
|
170
|
|
15
|
5
|
28
|
14
|
8
|
4
|
6
|
2
|
1
|
190
|
|
16
|
6
|
5
|
16
|
10
|
2
|
4
|
5
|
1
|
140
|
|
17
|
7
|
17
|
25
|
9
|
1
|
4
|
2
|
5
|
170
|
|
18
|
8
|
11
|
4
|
32
|
2
|
1
|
4
|
3
|
130
|
|
19
|
9
|
45
|
17
|
60
|
2
|
3
|
4
|
2
|
160
|
|
20
|
10
|
31
|
54
|
19
|
4
|
3
|
2
|
1
|
190
|
|
21
|
1
|
55
|
41
|
38
|
5
|
1
|
3
|
2
|
180
|
|
22
|
2
|
23
|
35
|
11
|
3
|
4
|
2
|
1
|
160
|
|
23
|
3
|
60
|
38
|
27
|
5
|
2
|
2
|
3
|
170
|
|
24
|
4
|
28
|
13
|
45
|
2
|
4
|
6
|
3
|
180
|
|
25
|
5
|
47
|
36
|
84
|
4
|
3
|
2
|
1
|
200
|
|
26
|
6
|
35
|
12
|
42
|
1
|
5
|
5
|
2
|
190
|
|
27
|
7
|
33
|
4
|
63
|
1
|
4
|
6
|
3
|
140
|
|
28
|
8
|
19
|
39
|
42
|
4
|
2
|
3
|
2
|
130
|
|
29
|
9
|
20
|
37
|
52
|
2
|
5
|
4
|
1
|
170
|
|
30
|
10
|
12
|
35
|
10
|
4
|
3
|
3
|
2
|
160
|
|
|
|
