Завдання до розрахунково-графічної роботи №1

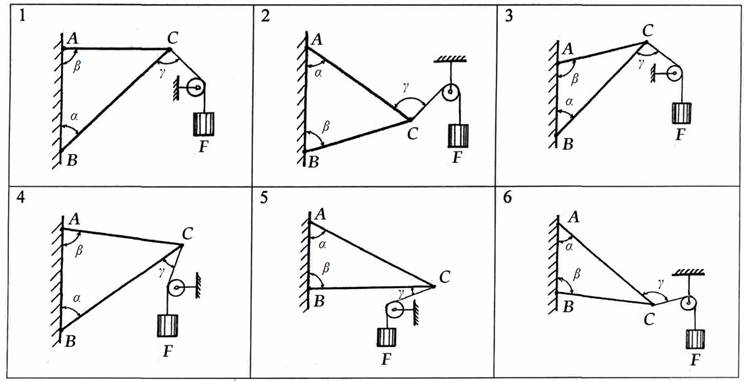

Визначити реакції в стержнях кронштейна, зображеного на схемі,

аналітичним та графічним способами.

Вар.	Схема	F, кН	Кути			Вар.	Схема	F, кН	Кути
			α	β	γ				α	β	γ
1	1	50	60	90	105	31	4	52	30	70	35
2		60	70	90	120	32		64	10	80	70
3		70	50	90	130	33		76	20	50	50
4		80	40	90	100	34		88	40	70	20
5		90	30	90	110	35		92	30	60	70
6		55	45	90	85	36		53	15	85	40
7		65	20	90	105	37		61	45	65	30
8		75	65	90	130	38		74	20	40	20
9		85	55	90	110	39		82	30	80	70
10		95	70	90	140	40		90	10	70	40
11	2	54	50	80	85	41	5	53	50	90	35
12		62	30	80	40	42		61	60	90	10
13		73	30	60	110	43		72	20	90	70
14		86	20	90	30	44		84	45	90	60
15		91	40	70	60	45		94	30	90	40
16		53	50	60	35	46		52	50	90	20
17		64	45	80	70	47		63	15	90	30
18		75	30	70	40	48		78	40	90	70
19		84	40	60	60	49		86	20	90	30
20		92	50	60	80	50		96	70	90	60
21	3	51	40	120	70	51	6	55	45	110	140
22		65	60	110	70	52		66	30	120	130
23		72	40	100	50	53		71	30	100	120
24		84	50	105	120	54		85	40	100	80
25		96	70	95	80	55		90	50	105	130
26		53	30	95	60	56		52	65	95	140
27		68	45	110	80	57		64	50	95	100
28		71	50	100	65	58		78	30	110	110
29		83	30	120	70	59		83	70	95	140
30		90	40	105	100	60		94	70	95	80
