Тема 2.5: Кручення.

План

1. Крутний момент. Побудова епюр крутних моментів.

2. Кручення прямого бруса круглого поперечного перерізу. Напруження в поперечному перерізі бруса.

3. Кут закручування. Полярні моменти опору для круга і кільця.

4. Розрахунки на міцність і жорсткість при крученні.

5. Розрахунок циліндричних гвинтових пружин розтягу і стиску з малим кроком витка.

1. Крутний момент. Побудова епюр крутних моментів.

Крученням називають такий вид деформації, при якому в будь-якому поперечному перерізі бруса виникає тільки крутний момент. Деформації кручення виникають, якщо до прямого бруса в площинах, перпендикулярних до осі, прикладено пару сил. Моменти цих пар називають обертаючими (якщо брус обертається) і скручуючими (якщо брус не обертається). Згідно з стандартом, обертаючий момент позначають Т.

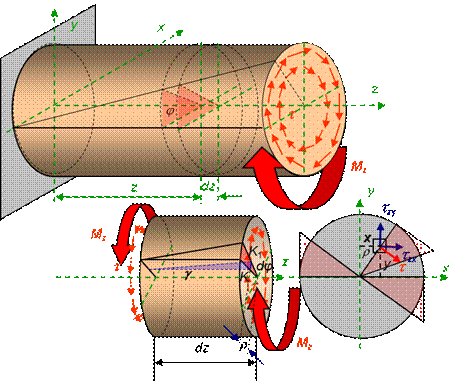

Оскільки на кручення працюють вали, що звичайно мають круглий, або кільцевий переріз, то розглянемо кручення круглого циліндра рис.1.

Рис.1

При випробуванні гумового прямого кругового циліндричного бруса видно, що:

1) вісь циліндра, яку називають віссю кручення, залишиться прямолінійною;

2) діаметри кіл, під час деформації залишаться такими самими і відстань між колами не зміниться;

3) усі твірні циліндра повертаються на той самий кут;

4) кожний поперечний переріз повертається відносно один одного на деякий кут, який називається кутом закручування.

З цього можна зробити висновок, що для кручення круглого циліндра справедлива гіпотеза плоских перерізів, а також припустити, що радіуси кіл залишаються прямими під час деформації.

Кут φ повороту кінцевого перерізу називають повним кутом закручування.

Відносним кутом закручування називають відношення кута закручування до відстані даного перерізу від закріплення .

При крученні виникає деформація зсуву, але не за рахунок поступального, а в результаті обертального руху одного поперечного перерізу відносно іншого. Отже, при крученні у поперечних перерізах виникають тільки дотичні внутрішні сили, які утворюють крутний момент. Крутний момент є результуючим моментом відносно осі бруса внутрішніх дотичних сил, які діють в поперечному перерізі.

Для наочного зображення розподілу крутних моментів вздовж осі бруса будують епюри крутних моментів. Крутний момент у перерізах бруса визначають за допомогою методу перерізів.

Крутний момент у будь-якому поперечному перерізі чисельно дорівнює алгебраїчній сумі зовнішніх моментів прикладених до бруса справа або зліва від перерізу.

Епюри крутних моментів дають змогу визначити небезпечні перерізи.

2. Кручення прямого бруса круглого поперечного перерізу. Напруження в поперечному перерізі бруса.

Знаючи, що під час кручення відбувається деформація зсуву, природно вважати, що в точках поперечного перерізу бруса виникають тільки дотичні напруги.

На рис.1 видно, що абсолютний зсув характеризується кутом зсуву γ.

В силу незначних деформацій , , .

Так як радіуси поперечних перерізів при деформації залишаються прямими, виразимо довжини дуг , .

де: φ - повний кут закручування, рад;

r - радіус циліндра;

ρ - відстань волокна від осі кручення.

Розділимо ; звідси кут зсуву прямо пропорційний відстані ρ до осі обертання.

Застосовуємо формулу закону Гука для зсуву , при ;

; тоді ; дотичні напруги в поперечному перерізі змінюються по довжині радіуса по лінійному закону.

Рис.2

Отже, дотичні напруги у кожній точці поперечного перерізу вала прямо пропорційні відстані ρ цієї точки від центра перерізу.

Графічно закон зміни дотичних напруг зображується прямою лінією. Епюру дотичних напруг показано на рис. 2. Як бачимо, найбільше значення дотичні напруги мають біля поверхні вала, в центрі вони будуть дорівнювати нулю.

Величину дотичної напруги після того, як знайдено закон розподілу, можна визначити з рівняння, яке виражає умову рівноваги відсіченої частини вала.

Сумарний момент усіх внутрішніх дотичних сил відносно осі вала дорівнює

;

де dA - площа елементарної площадки на відстані ρ від осі кручення;

- полярний момент інерції перерізу.

;

- формула для визначення дотичних напруг при крученні бруса круглого поперечного перерізу.

Коли ρ = r , то напруги матимуть максимальні значення.

- полярний момент опору крученню (відношення полярного моменту інерції до радіусу перерізу).

- формула для визначення найбільших дотичних напруг.

3. Кут закручування.

- формула для визначення відносного кута закручування, рад.

- формула для визначення повного кута закручування, рад/м.

- жорсткість перерізу при кручені.

У формулах кут закручування виражено в радіанах. Переведення у градуси виконується за такою формулою .

Повний кут закручування круглого циліндра прямо пропорційний крутному моменту, довжині циліндра і обернено пропорційний жорсткості перерізу при крученні.

Оскільки для виведення формули застосовано закон Гука, то вона дійсна в межах, коли навантаження і деформація прямо пропорційні.

Для циліндричного бруса, який має кілька ділянок, які різняться матеріалом, розмірами поперечного перерізу, величиною крутного моменту, повний кут закручування дорівнює алгебраїчній сумі кутів закручування окремих ділянок.

Полярні моменти інерції і моменти опору перерізу вала.

Для суцільного круглого вала:

; .

Для порожнистого вала:

; ; де .

4. Розрахунки на міцність і жорсткість при крученні.

Умова міцності бруса для кручення полягає у тому, що найбільша дотична напруга, яка виникає у ньому, не повинна перевищувати допустиму. Розрахункова формула на міцність для кручення має вигляд:

Допустиму напругу кручення вибирають залежно від допустимої напруги розтягу, а саме:

- для сталей ;

- для чавунів .

Крім міцності до валів ставлять вимогу жорсткості, яка полягає у тому, що кут закручування 1 м довжини вала не повинен перевищувати певної величини, щоб не сталося, наприклад, пружинення валів або втрат точності ходових гвинтів токарно-гвинторізних верстатів. Не можна допускати великих кутів закручування в зубчастих передачах при великих кутах закручування вали зубчастих коліс перекосяться. Це приводить до кришення поверхні зубів і поломки передачі.

Допустимий кут закручування 1 м довжини вала задають в градусах і позначають ; розрахункова формула на жорсткість для кручення має вигляд:

Величини допустимих кутів закручування залежать від призначення вала, їх звичайно беруть у таких межах: (град/м).

За допомогою виведених формул виконують три види розрахунків конструкцій на міцність і жорсткість для кручення – проектний розрахунок, перевірний розрахунок і визначення допустимого навантаження.

5. Розрахунок циліндричних гвинтових пружин розтягу і стиску з малим кроком витка.

Розглянемо приклад інженерного розрахунку гвинтових циліндричних пружин, які широко розповсюджені у техніці (ресорах вагонів, в клапанах, інших механізмах сучасних транспортних засобів).

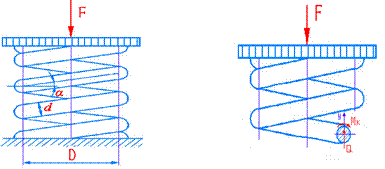

Розглянемо пружину (рис.2,а), виготовлену зі стального круглого прутка; – осідання пружини під дією сили . Розрахункові параметри:

– діаметр прутка; – середній діаметр витків; – кількість витків.

Згідно з методом перерізів, розглядаючи рівновагу верхньої частини пружини (рис.2, б), визначаємо внутрішні силові фактори: поперечну силу та крутний момент . Звідки випливає, що у поперечному перерізі витка діють тільки дотичні напруження зсуву та кручення.

Насправді, при цьому ми нехтували малими за величиною подовжньою силою та згинальним моментом. Помилка при такому розрахунку буде тим більша, чим більше кут підйому витка α.

Максимальні сумарні напруження діють у крайній точці перерізу витка на внутрішньому радіусі пружини.

де – індекс пружини.

Аналіз свідчить, що напруження зсуву складають лише 5-10% від напружень кручення і можуть при грубих розрахунках не враховуватися.

Рис. 3.

Більш точний результат дає формула, яка враховує кривизну витків за допомогою спеціального поправочного коефіцієнту ;

тоді формулу для розрахунку пружини на міцність можна записати у вигляді:

При визначенні осідання пружини будемо враховувати тільки кручення витого прутка, бо інші види деформування вносять дуже малий вклад. Скористаємось енергетичним підходом, згідно з яким робота зовнішньої сили на осіданні переходить у потенційну енергію деформованої пружини, яка дорівнює роботі крутного моменту на куті закручення прутка (рис. 3).
