Задача 6
Для сталевого вала постійного поперечного перерізу (рис. 6), який передає
потужність Р, кВт, при кутовій
швидкості ω, рад/с, необхідно: побудувати епюру крутних моментів; побудувати
епюри згинаючих моментів у
вертикальній і горизонтальній площинах; визначити необхідний діаметр вала. Розрахунок виконати за гіпотезою найбільших дотичних напружень. Одержане значення
діаметра округлити до найближчого стандартного значення. Прийняти Fr = 0,37F. Вихідні дані для задачі 6
вибрати з таблиці 6.

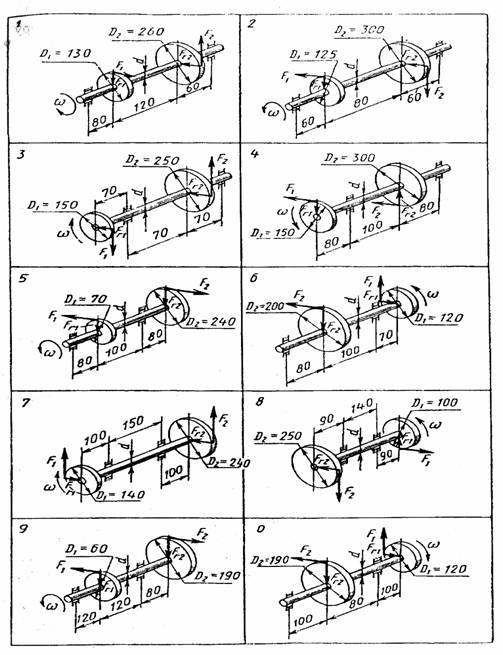

Рис. 6
