Задача 5
Для заданої
двохопорної балки, навантаженої зосередженими силами F1 і F2 та парою сил з моментом М (рис. 5), побудувати епюри згинаючих моментів. Визначити
розміри поперечного перерізу в двох варіантах:
-
балка двотаврового перерізу;
-
балка має переріз прямокутника із співвідношенням сторін h/b.
Порівняти маси
балок в обох розрахункових варіантах. Допустиме напруження для матеріалу балки
приймаємо [σ]. Вихідні дані для задачі 5 вибрати з таблиці 5.

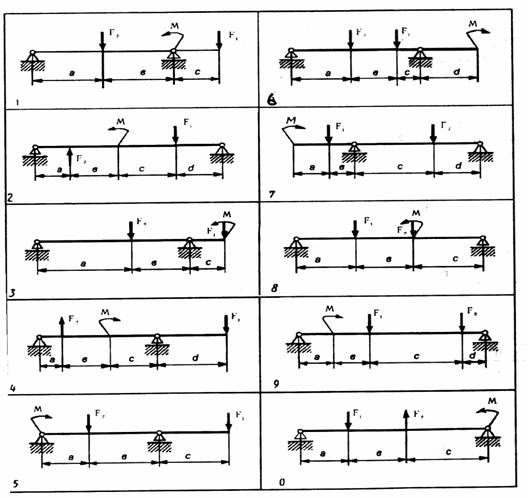

Рис. 5
