Задача 3
У заданій
стержневій системі кожен стержень складається з двох рівнобічних кутників
(рис. 3). При заданому значенні сил F1, F2
та F3 визначити з розрахунку
на міцність при [σ] = 180 МПа необхідні площі поперечних
перерізів стержнів і підібрати відповідні номери профілів. Обчислити ступінь
недовантаження чи перевантаження стержнів при прийнятих стандартних розмірах
перерізу. Вихідні дані для задачі 3 вибрати з таблиці 3.

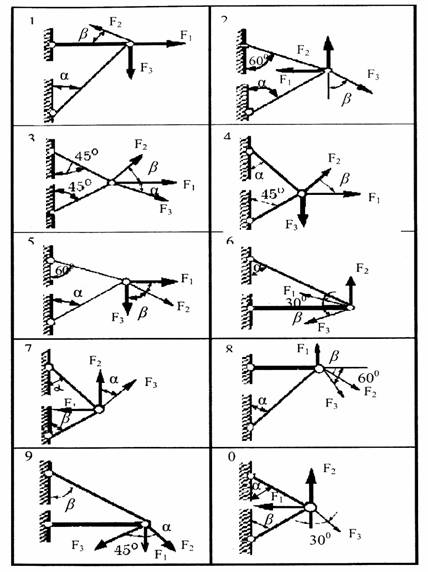

Рис. 3
