Задача 5



     Для заданої двохопорної балки, вантаженої силами  F1=25 Н і F2=35 Н та парою сил з моментом М= 10 кНм, побудувати епюру згинальних моментів. Визначити розміри перерізу в двох варіантах:

-         балка двотаврового перерізу;

-         балка має переріз прямокутника h/b=2.

    Порівняти маси балок в обох розрахункових варіантах. Допустиме напруження для матеріалу балки прийняти [σ]=140 МПа.



      Дано:

   F1 = 25  Н

   F1 = 35  Н

   М=10 кНм

   h/b=2

   а = 1 м

   b = 6 м

   с = 3 м



А1 -?  А2 -?





Розв’язок



1)  Складаємо рівняння рівноваги і визначаємо реакції опор у вертикальній площині:









Перевірка:

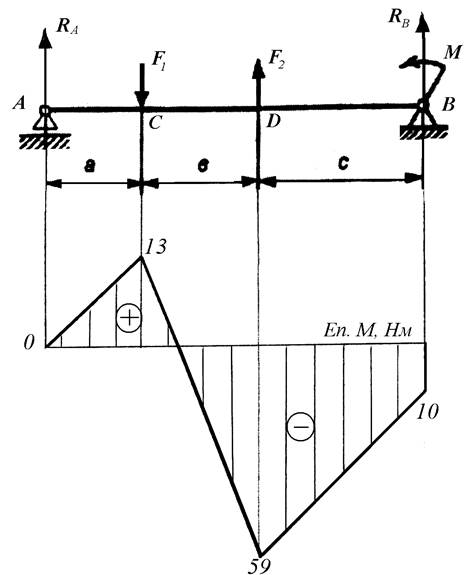

2)    Будуємо епюру згинаючих моментів за характерними точками.



                            кНм,    кНм,



                            кНм,



                          кНм.

3)  Обчислюємо розміри поперечного перерізу балки із умови міцності.







4)   Згідно ГОСТ 8239-89 для поперечного перерізу балки приймаємо  двотавр №30, для якого Wх=472 см3 і площа поперечного

 перерізу А1=46,5 см2.



5)   Визначаємо розміри прямокутного поперечного перерізу балки.

Для прямокутного перерізу момент опору дорівнює:







   Враховуючи, що h=2b=2∙86=172 мм, площа прямокутного поперечного перерізу балки:

          А2=b∙h=86∙172=14792 мм2 = 147,92 см2.



    Співвідношення мас балок однакової довжини дорівнює співвідношенню площ їх поперечних перерізів.



    Отже, балка прямокутного поперечного перерізу (за співвідношенням сторін) важча за балку двотаврового перерізу в  147,9/46,5=3,18 разів.
